فونداسیون پایه چراغ 3 تا 14 متری

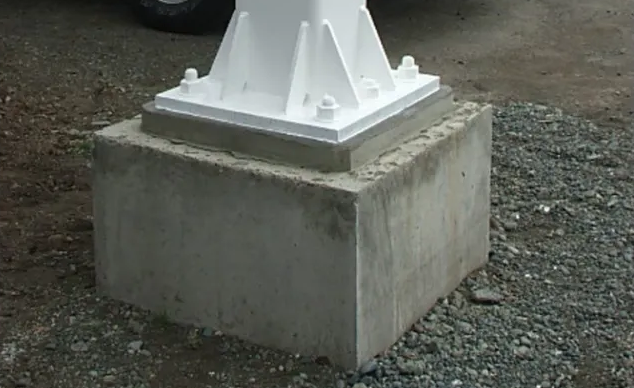

فونداسیون پایه چراغ

فونداسیون پایه چراغ، بخش حیاتی و غیرقابل مشاهده سیستم روشنایی است که مسئول انتقال ایمن تمام بارهای وارده (وزن، باد، زلزله) به زمین می‌باشد.

یک طراحی و اجرای صحیح، تضمین‌کننده پایداری، استحکام و طول عمر سازه در برابر عوامل جوی و گذر زمان است.

طراحی فونداسیون پایه چراغ:

ملاحظات فنی و محاسبات

طراحی فونداسیون پایه چراغ یک فرآیند مهندسی است که بر اساس اصول مکانیک خاک و سازه انجام می‌شود.

تعیین بارهای وارده:

مهمترین عامل در طراحی، محاسبه دقیق “گشتاور واژگونی” ناشی از نیروی باد است.

این گشتاور با ارتفاع پایه، سطح مؤثر چراغ و حداکثر سرعت باد در منطقه رابطه مستقیم دارد.

علاوه بر این، وزن خود پایه و چراغ، بارهای دینامیکی (مانند ارتعاشات) و بار زلزله نیز محاسبه می‌شوند.

 آنالیز خاک (ژئوتکنیک):

مقاومت مجاز خاک (ظرفیت برشی) پارامتر کلیدی است.

یک خاک سست رسی نیاز به فونداسیون عریض‌تر و بزرگ‌تری دارد، در حالی که یک بستر سنگی می‌تواند فونداسیون کوچک‌تری را تحمل کند.

آزمایش خاک تعیین می‌کند که آیا خاک نیاز به بهسازی (مانند تراکم یا استفاده از شمع) دارد یا خیر.

انتخاب نوع فونداسیون:

رایج‌ترین نوع برای پایه‌های معمولی، فونداسیون “منفرد” یا “مستقل” از نوع مکعب مستطیلی است.

برای پایه‌های بلندمرتبه (ماست‌های نوری) ممکن است از فونداسیون‌های شمعی (Pile Foundation) استفاده شود.

تعیین ابعاد:

بر اساس بارهای وارده و مقاومت خاک، ابعاد فونداسیون (عرض، طول و عمق) محاسبه می‌شود.

یک قاعده سرانگشتی برای پایه‌های استاندارد شهری (۱۲ متری) این است که عمق فونداسیون حدود ۱۰% تا ۱۵% ارتفاع پایه (یعنی ۱.۲ تا ۱.۸ متر) و ابعاد سطح مقطع آن بر اساس محاسبات دقیق‌تر تعیین می‌گردد.

 مراحل اجرای فونداسیون پایه چراغ

اجرای فونداسیون یک زنجیره به هم پیوسته از عملیات خاکی و بتنی است.

1. حفاری و گودبرداری

گودال با ابعاد دقیق و مشخص شده در نقشه‌های اجرایی حفر می‌شود.

پیش از این مرحله، حتماً باید با سامانه هماهنگی شود تا از عدم وجود تأسیسات زیرزمینی اطمینان حاصل گردد.

کف گودال باید کاملاً هموار و تراز شود.

2. قالب‌بندی و آرماتوربندی

این مرحله، اسکلت فولادی فونداسیون را تشکیل می‌دهد.

آرماتوربندی:

شبکه‌ای از میلگردهای فولادی (از نوع AIII یا A400) مطابق نقشه در داخل گودال قرار می‌گیرد.

این میلگردها نقش مقاومت در برابر کشش را ایفا می‌کنند و استحکام بتن را به شکل چشمگیری افزایش می‌دهند.

فاصله میلگردها از کف و دیواره‌های گودال (کاور بتنی) رعایت شود تا از زنگ‌زدگی میلگردها جلوگیری گردد.

قالب‌بندی:

برای بخش‌های بالاتر از سطح زمین، از قالب‌های چوبی یا فلزی برای شکل‌دهی به بتن استفاده می‌شود.

نصب بولت‌ها (میله‌های اتصال):

این بخش، حیاتی‌ترین مرحله اجراست.

صفحه پایه یا میله‌های رزوه‌دار (بولت‌ها) که پایه چراغ به آن‌ها متصل می‌شود، باید با دقت میلی‌متری و به صورت کاملاً شاقول در موقعیت خود نصب شوند.

از یک “جیگ” (شابلون) فولادی برای ثابت نگه داشتن بولت‌ها در موقعیت صحیح و فیکس کردن آن‌ها بر روی قالب یا شبکه میلگردی استفاده می‌شود.

کوچکترین انحراف در این مرحله، نصب پایه را با مشکل جدی مواجه می‌کند.

3. بتن‌ریزی

عیار بتن:

معمولاً از بتن با عیار C25 (۲۵۰ کیلوگرم سیمان در هر مترمکعب) یا بالاتر (مانند C30) استفاده می‌شود.

کیفیت سیمان، شن و ماسه باید مطابق استاندارد باشد.

عمل‌آوری بتن:

بتن باید به صورت لایه‌لایه ریخته شده و با استفاده از ویبراتورهای داخلی، کاملاً متراکم شود تا هیچ حباب هوایی در آن باقی نماند.

پس از بتن‌ریزی، سطح آن صاف می‌شود.
عمل‌آوری: برای رسیدن بتن به مقاومت نهایی خود، باید به مدت حداقل ۷ روز مرطوب نگه داشته شود. این کار با پوشاندن سطح بتن با گونی خیس یا نایلون انجام می‌شود.

بتن پس از حدود ۷ روز به ۷۰% مقاومت طراحی خود می‌رسد و پس از ۲۸ روز به مقاومت نهایی می‌رسد.

4. (خاکریزی و تراکم)

پس از کسب مقاومت اولیه بتن (معمولاً پس از ۷ روز)، اطراف فونداسیون با مصالح مناسب (ترجیحاً شن و ماسه‌ی کاملاً لایه‌لایه) پر و با ویبراتورهای صفحه‌ای کوبیده می‌شود تا از نشست‌های آینده زمین جلوگیری شود.

ملاحظات ایمنی و کنترل کیفیت

سیستم ارت:

یک الکترود ارت (میله مسی رنگی) باید در داخل فونداسیون و متصل به شبکه میلگردها کار گذاشته شود.

این میله توسط یک سیم مسی به بدنه فلزی پایه چراغ متصل می‌شود تا در برابر صاعقه و نشت جریان برق، ایمنی را تأمین کند.

داکت عبور کابل:

یک لوله PVC یا گالوانیزه (داکت) از کف فونداسیون تا سطح زمین برای عبور کابل‌های برق تعبیه می‌شود.

بازبینی نهایی:

قبل از بتن‌ریزی، بازبینی نهایی ابعاد، موقعیت بولت‌ها، کاور بتن و صحت آرماتوربندی توسط ناظر ضروری است.

جمع‌بندی فونداسیون پایه چراغ

فونداسیون پایه چراغ تنها یک بلوک بتن نیست، بلکه یک المان مهندسی شده است که عملکرد آن ایمنی و پایداری سیستم روشنایی است.

سرمایه‌گذاری روی طراحی صحیح، مصالح باکیفیت و اجرای دقیق آن، نه تنها از هزینه‌های تعمیرات و بازسازی در آینده جلوگیری می‌کند، بلکه ایمنی بلندمدت سازه در برابر طوفان‌ها و زلزله‌های احتمالی را تضمین می‌نماید.

اجرای ضعیف فونداسیون، حتی با بهترین پایه و چراغ، محکوم به شکست است.
